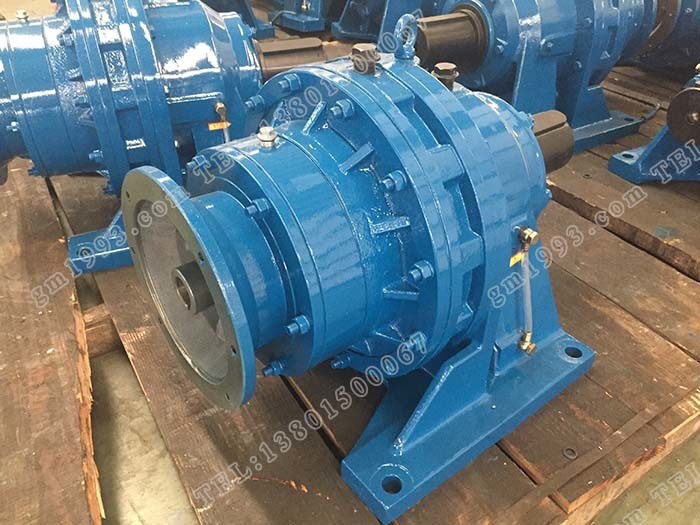

臥式擺線針輪減速機的特點

臥式擺線針輪減速機簡稱臥式擺線減速機，其速比范圍廣、體積小、運轉平穩、壽命長登特點使得臥式擺線針減速機較廣的應用于傳動輸送等領域。

高速

單級臥式擺線針輪減速機傳動，就能達到1:87的速比，效率在百分之90以上，如果采用多級傳動，減速比更大。

結構緊湊體積小

由于采用了行星減速機傳動原理，臥式擺線減速機的輸入軸與輸出軸在同一軸心上，所以結構緊湊，體積小。

運轉平穩噪聲低

擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動的噪聲限制在最小程度。

使用可靠、壽命長

臥式擺線針減速機因主要零件采用軸承鋼壽命制造，因此臥式擺線減速機機械性能好，再加上采用滾動摩擦，所以經久耐用壽命長。

過載能力強、耐沖擊、慣性力矩小

臥式擺線針輪減速機適用于啟動頻繁和正反轉的場合。

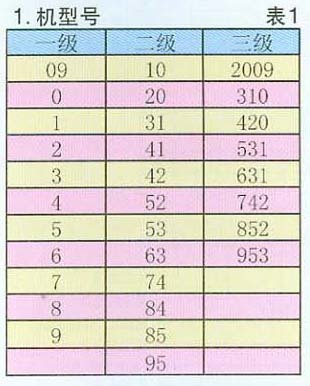

臥式擺線針輪減速機型號(選型詳見：擺線針輪減速機如何選型)

注：按結構形式分為：臥式、立式;按驅動器聯接方式臥式擺線減速機分為：雙軸型、電機接盤型、電機直聯型

臥式擺線針輪減速機傳動比

注：凡一級機型具有的傳動比，二級、三級臥式擺線針減速機機型均可任意組合，如需其他傳動比可與本公司技術部聯系(技術支持：0519-88898883)

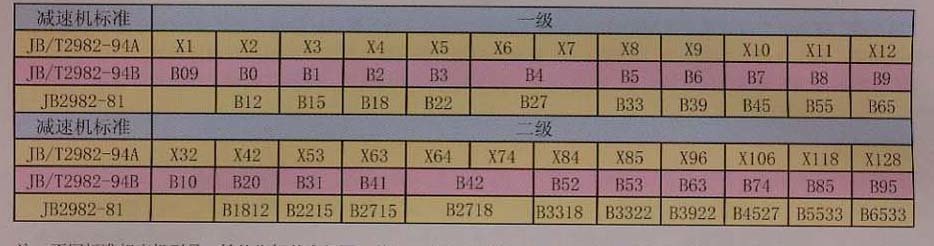

臥式擺線針輪減速機對照表

注：不同標準相應機型號，性能指標基本相同，外形、安裝和聯接尺寸略有不同。用戶盡量選用JB/T2982-94A、B標準的臥式擺線減速機。

臥式擺線針輪減速機表示方法(同系列還有：國茂立式擺線針輪減速機)

X W _ D 3 - 29 – 5.5

X代表X系列擺線針減速機(詳見擺線減速機型號對照表)

W為標準安裝形式：腳板式，此外還有L(法蘭式擺線減速機)

無標注即為一級減速，其他標識：E(二級減速機)、S(三級減速機)

D表示Y系列普通型電機(此為輸入端聯接規格補充)，其他形式還有:

A：YA系列曾安型電動機

B：YB系列隔爆型電動機

P：YEJ系列內制動型電動機

T：YCT系列電磁調速型電動機

K：YD系列多速型電動機

I：IEC系列電動機

Q：YZ系列起重電動機

Z：直流電動機

S：伺服電動機

N：ZD型錐形轉子制動電動機

V：變頻調速電動機

J：步進電機

Y：Y系列臥式擺線減速機專用普通電機

3為機型號(其他機型號詳見：擺線減速機機型號)

減速比為29(其他速比詳見：擺線減速機傳動比)

輸入功率為5.5KW

其他安裝形式為L(立裝)，詳見：擺線針輪減速機的安裝形式

雙級擺線減速機型號示例(其他擺線型號示例詳見：國茂擺線針輪減速機電子樣本)

臥式擺線針輪減速機，法蘭式安裝，二級減速，電機配Y系列普通電機，機型組合為41雙極串聯，減速比：1225(35*35)，電機功率：0.37KW，立式臥裝

XWED41-1225-0.37-W

注：在兩級和三級臥式擺線針輪減速機中各傳動比的組合，原則上臥式擺線減速機以級(高速端)為傳動比小的一端，級或第三級(即低速端)為傳動比大的一端。
