圓錐圓柱齒輪減速器用途和適用范圍

　　1. 用途

　　圓錐齒輪減速器用于輸入軸輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機等各種運輸機械，也可用于冶金、礦山、化工、煤炭、建材、輕工、石油等各種通用機械，此外還有類大型減速機，主要應用于水泥行業。

　　2. 適用范圍

　　減速機輸入軸轉速不大于1500r/min

　　齒輪圓周速度不大于20m/s

　　工作環境溫度為-40~+45℃。當環境溫度低于0℃時，啟動前潤滑油應加熱(另配電熱管)

　　圓錐圓柱齒輪減速器形式與標記

　　1. 形式

　　DBY型為與zdy減速機類似都為二級傳動減速機，但不同的是其級傳動為格里森弧齒錐齒輪，傳動則為漸開線圓柱斜齒輪。

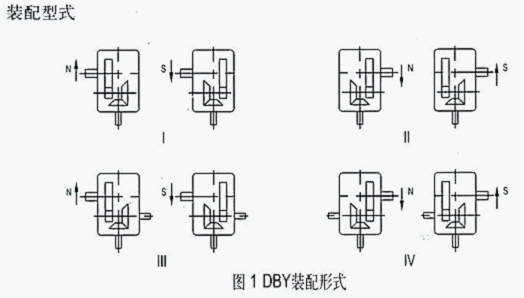

　　減速機按出軸形式可分為I、II、III、IV四種裝配形式(詳見下圖裝配形式圖)，按輸出軸旋轉方向可分順時針(S)和逆時針(N)兩種(面對輸出軸)。

　　3. 標記

　　減速機的標記代號中包括減速機型號、公稱距、公稱傳動比、裝配形式和輸出軸旋轉方向

　　標記示例：

　　減速機DBYK 224 – 11.2 – I S

　　形式代號為DBYK

　　公稱距為224mm

　　公稱傳動比11.2

　　裝配形式為第I種

　　輸出軸旋轉方向?yàn)轫槙r(shí)針

　　須配置逆止器應另外聲明(尺寸詳見逆止器安裝尺寸)

　　D為帶式輸送機類代號，B - 二級傳動，Y - 硬齒面齒輪，K - 空心軸

　　圓錐圓柱齒輪減速器裝配形式圖圓錐圓柱齒輪減速器主要有兩類DBY減速機和DCY減速機，為輸入、輸出軸位于垂直狀態的外嚙合齒輪傳動機構，圓錐圓柱齒輪減速器與圓柱齒輪減速機在有相近的特性，主要傳動零件采用優良合金鋼制造。齒輪經滲碳、淬火、磨齒工藝制造，6級精度。產品具有承載能力高、壽命長、體積小、效率高、重量輕等優點。

　　圓錐圓柱齒輪減速器標準號為JB/T9002-1992，是國家更新?lián)Q代產品?？扇〈鶶S型垂直軸減速機和zq減速機、ZL等舊型號減速機。亦可替代同類型國外進口減速機。

　　DBYK減速機聯接軸分為脹盤聯接(鎖緊盤聯接)和鍵聯接兩種，尺寸詳見：DBYK減速機空心軸尺寸。

　　注：訂貨時，用戶必須在合同中注明減速機是否用脹緊套，逆止器或鍵聯接及其在減速機上的方位等附加說明和外形簡圖。
